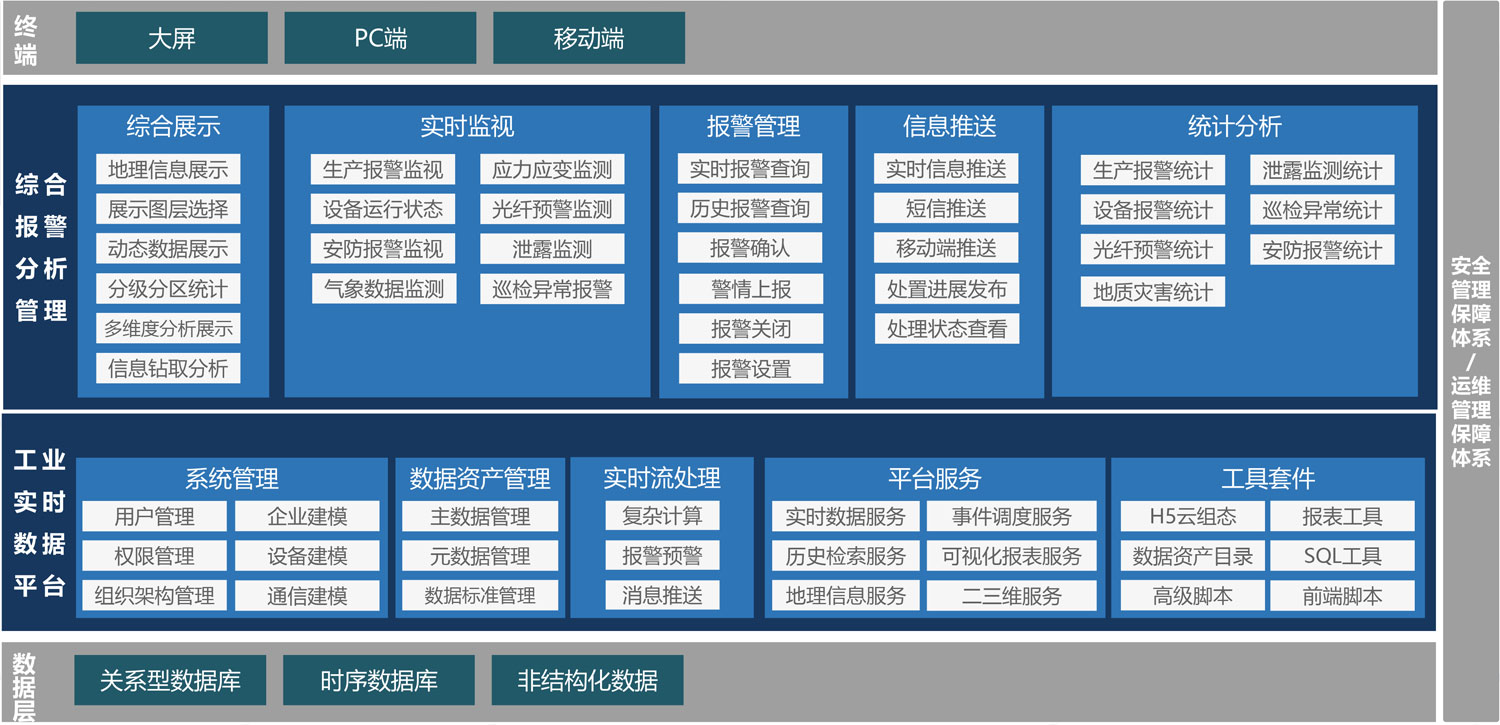

Haina Alarm 综合报警分析管理解决方案
在总部调控指挥中心建设综合报警分析管理系统，构建科学合理的报警管理机制，确保报警系 统发挥应有的保护功能，防止异常事件恶化，提升调控指挥中心警情响应能力和指挥处置效率。 通过建设综合报警分析管理系统，能够实现：
● 统一的报警模型，综合集成生产运行、设备状态、环境保护等全方位报警信息；
● 建立统一数据和事件调度，保证整个系统实时报警、实时推送、及时处理、及时关闭；
● 提供可视化的展示界面和配置管理，报警信息统一显示、处理和分析统计；
● 提供详细的报警信息和操作指导，为操作人员做出快速有效响应提供支持；
● 提供灵活的部署方式和开放的扩展接口，支持系统功能的扩展和新系统数据接入。

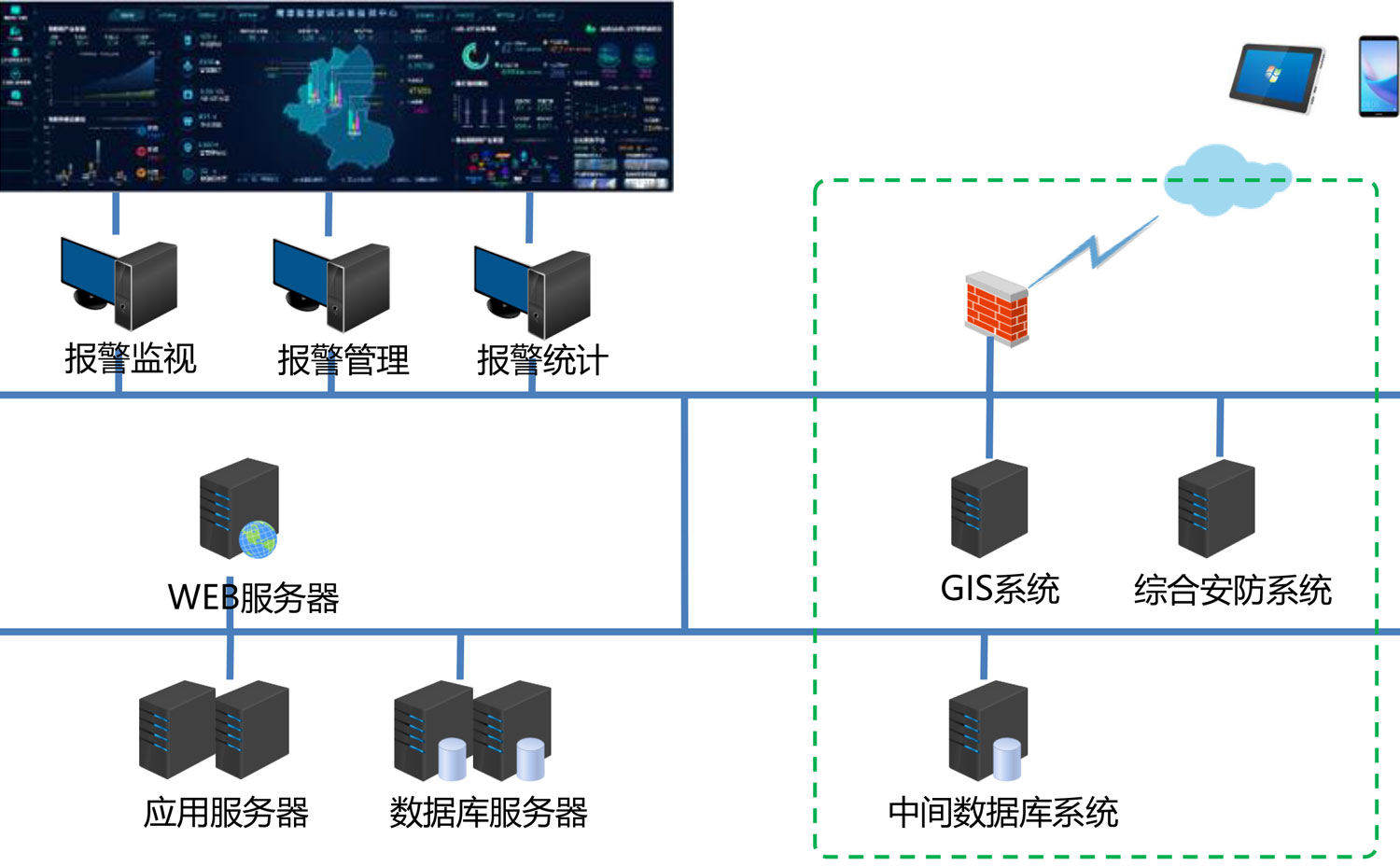

部署架构
本系统不单独部署硬件，所需服务器、网络环境均由虚拟化平台提供，大屏、各调度员操作终 端均是已有设备，本部署架构展示系统部署逻辑结构。
● 本系统部署于管理网，不 与生产望连接，通过镜像 的中间数据库系统获取 SCADA数据。
● 通过与已建的GIS系统和综 合安防系统进行集成，集 成相关数据和服务，进行 报警数据的综合分析和展 示。
● 通过防火墙与Internet连 接，获取短信息和天气预 报服务，提供移动端服务。

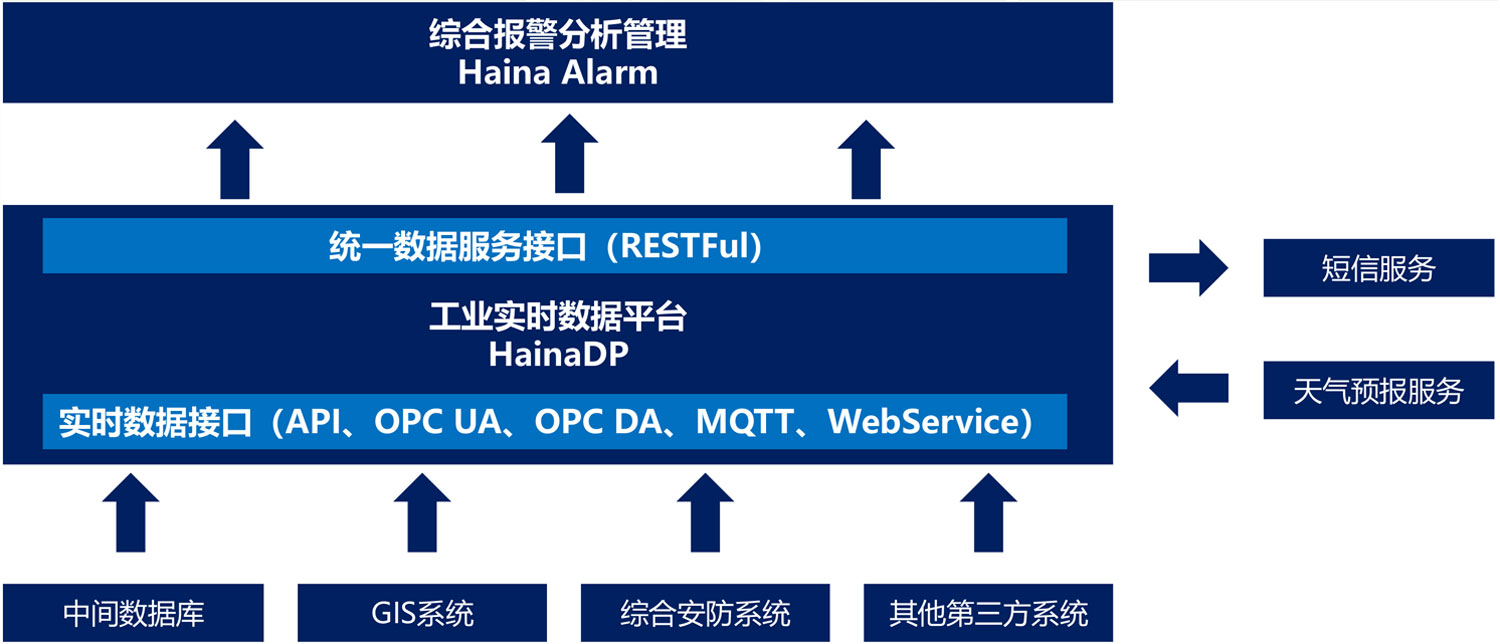

系统接口
工业实时报警平台具备数据总线功能，定义了一套数据读取规则接口，支持常见的工业通讯协议和物联网通讯协议，包 括OPC、Modbus、WebService、MQTT等，同时对外提供RESTFul风格的HTTP接口，满足数据分析、数据展示以及第三 方应用。

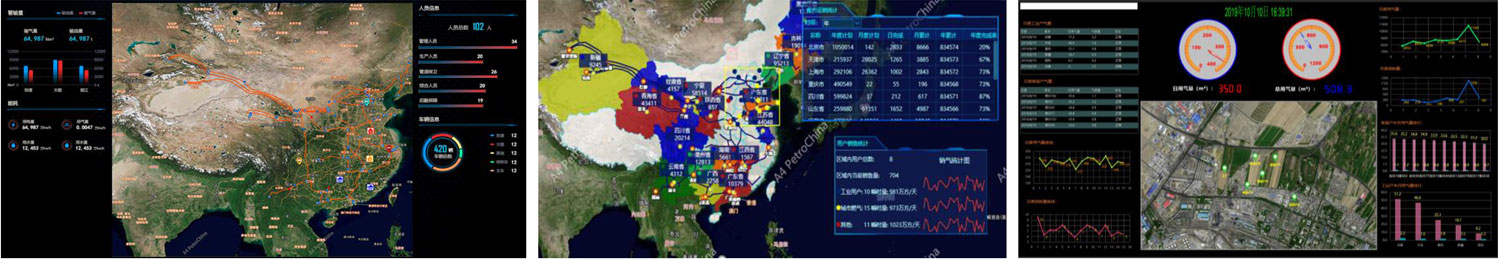

系统功能 – 综合展示
● 基于GIS系统，在地图上查看管网、场站、阀室等基础信息，查看地质灾害、第三方破坏、泄漏、腐蚀等设备设施的 静态位置与报警情况；
● 基于GIS系统，可以对划定范围、选定监测点的所有信息进行集中查看，可以地图上进行图层选择，对并预警信息实 时展示，同时可以结合管道沿线区域天气预报及自然灾害预警信息进行辅助决策。
● 实现生产报警、环境报警与设备报警的信息展示、发布、处置的闭环管理，并提供可追溯当时处理全过程的历史功 能，实现与手机移动端的实时互动。

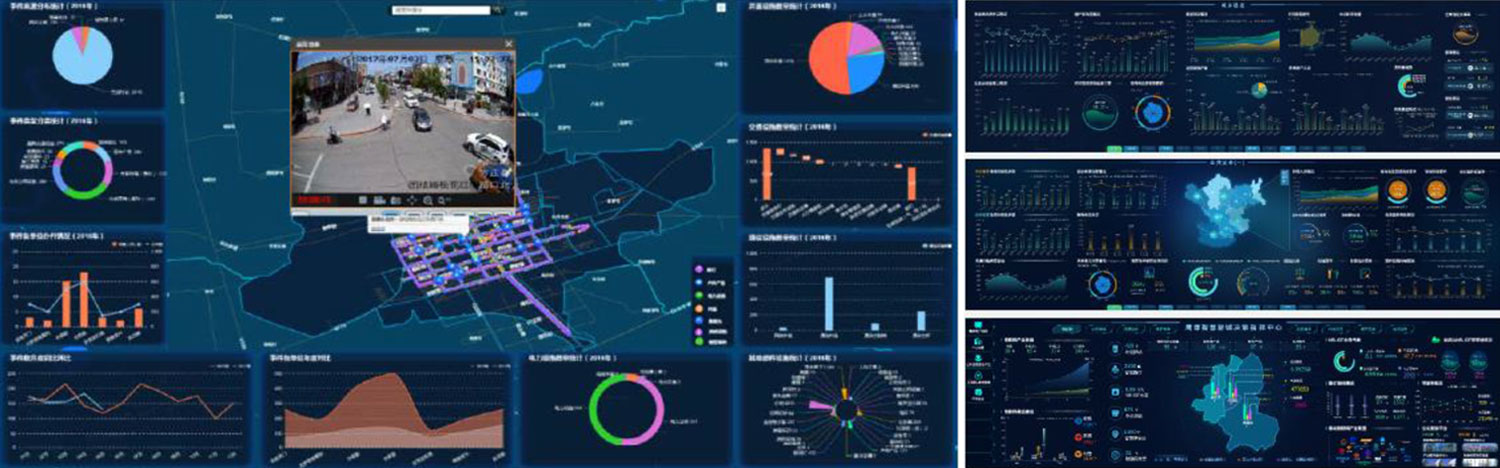

系统功能 – 大屏展示
● 生产状态信息综合展示，并与GIS、综合安防、三维模型等系统进行集成，提供丰富直观的综合报警可视化信息，为生 产指挥提供直观的决策信息。
● 与视频平台的集成，实现工业视频的查看、控制。

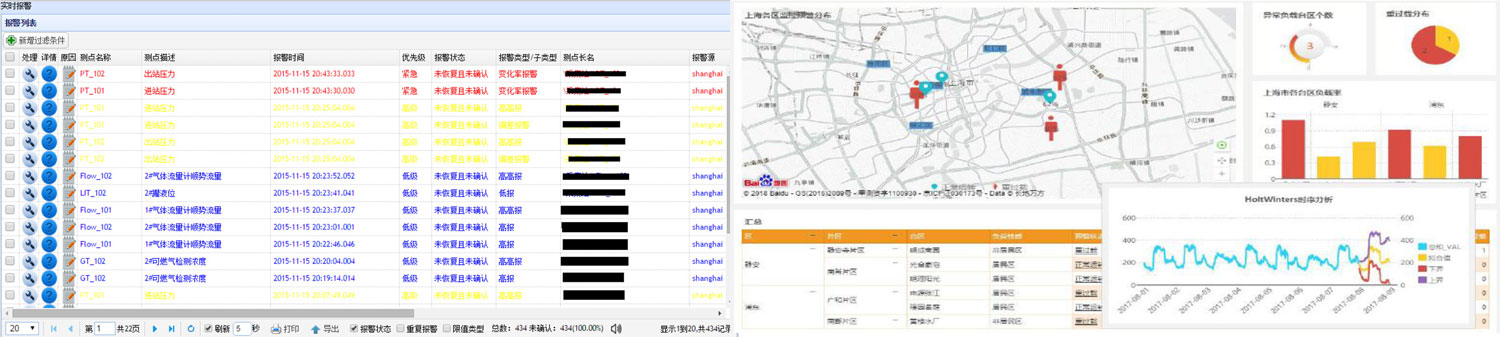

系统功能 – 实时报警与监视
以工艺图、GIS及报警列表形式，展示当前报警信息，包括报警时间、报警状态、报警级别、优先级等报警信息。同时提供查询、过滤功能，快速定位报警，提供报警确认功能。
支持对报警数据列表显示，用户可过滤关心的报警数 据进行统一的显示。
● 支持报警时间、报警状态、报警级别、报警源、报警 信息等条件进行组合查询。
● 主动推送实时报警信息，引导用户进行报警信息查看、 报警确认和处理。
● 支持声光、分级、分类报警，主动提醒调度员，避免 关键报警遗漏。
● 报警信息分组、分级、分区域，不同用户只接受权限 内所关心的报警。

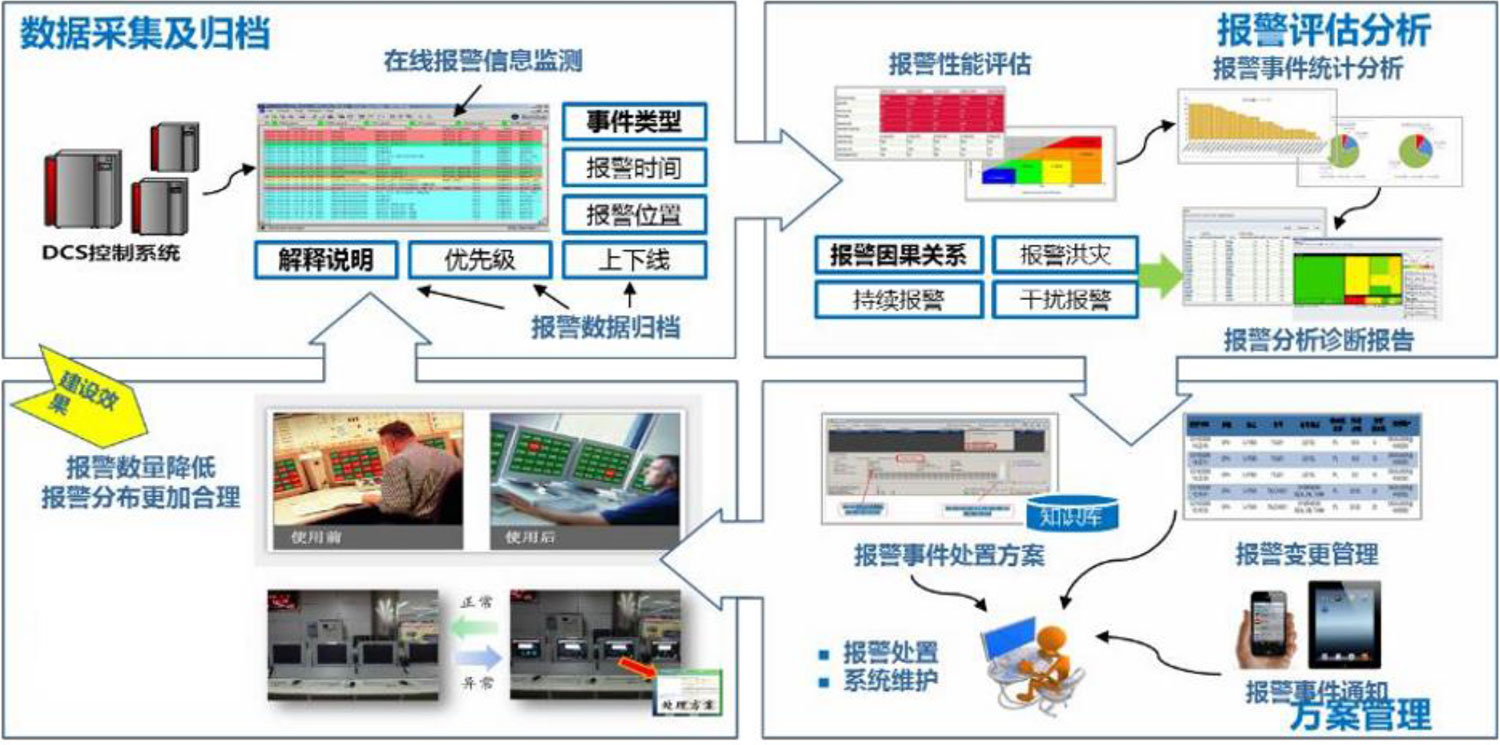

系统功能 – 报警管理
对报警模型、报警规则设置进行管理，实现数据采集、报警触发、报警确认、报警处理的闭环管理，通过报警延时与报警合并，减少报警干扰，并对所有报警点进行分区、分类、分级，高优先级报警优先处理、推送和提醒，对所有报警事件按照优先级分类归档存储，保证报警信息的精确性和报警处置的时效性。
报警分级管理：
● Ⅰ级报警：直接影响或威胁燃气管道或场站的安全运行，报警产生后需立即采取应急处理措施，否则可能会造成严重不良后果，该报警属于严重事件报警。
● Ⅱ级报警：燃气设备运行状态发生重要异常变化，需采取适当的措施或重点关注，该报警属于重要事件报警。
● Ⅲ级报警：除上述Ⅰ级、Ⅱ级报警以外的其他报警，如果报警持续发展下去可能对燃气设备设施正常运行造成影响，属于一般报警。
